CNN 网络架构的设计

1. AnyNet：系统化的网络设计空间

1.1 网络架构组成

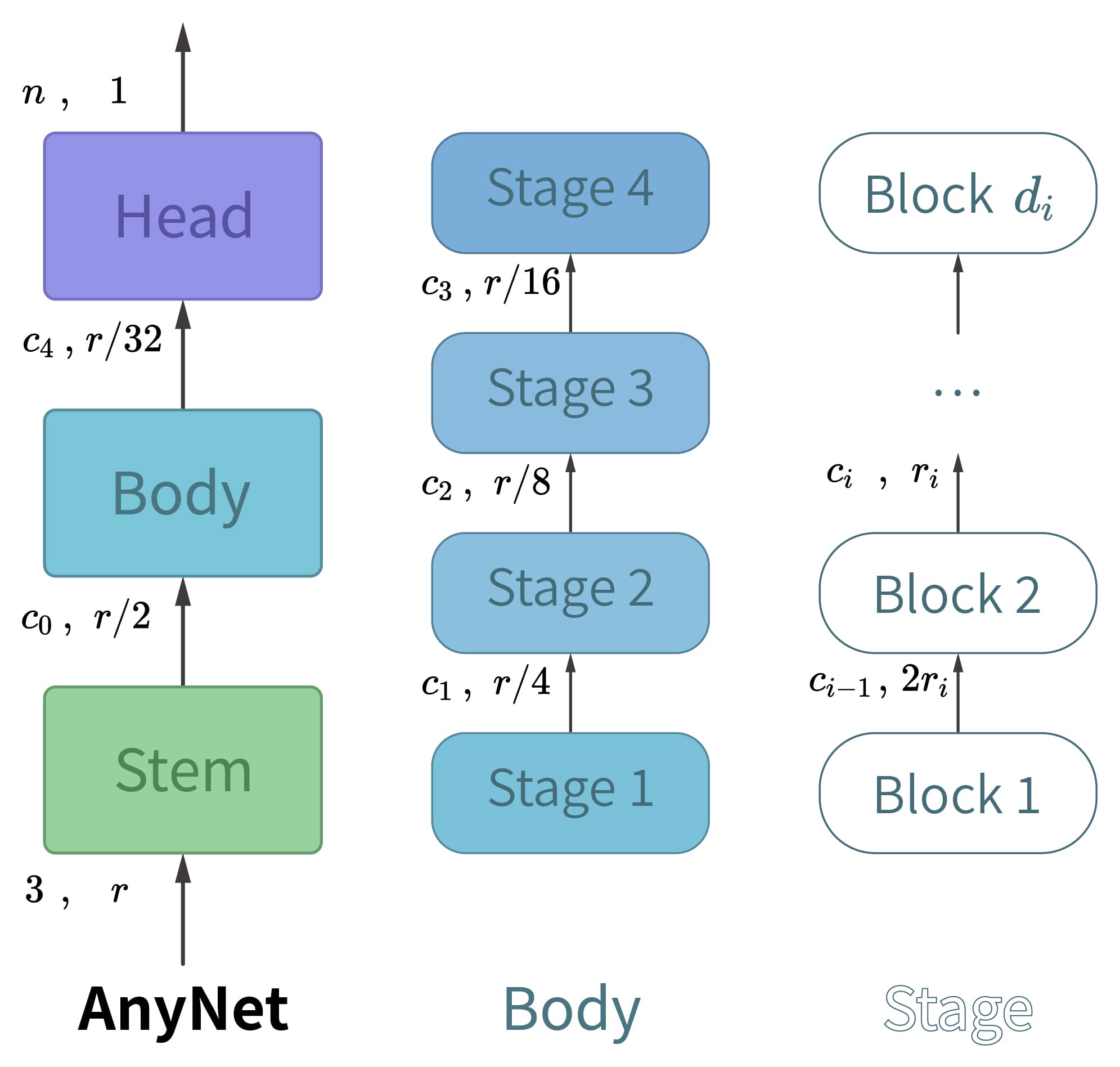

AnyNet网络架构示意图

AnyNet架构详解

茎 (Stem) 的功能与设计：

设计细节：

使用步幅为2的3×3卷积层实现下采样
包含批量归一化层提高训练稳定性
遵循深度CNN早期快速降维的标准实践

主体 (Body) 的多阶段设计：

设计原则：

每阶段空间分辨率减半 (面积减为1/4)
逐步增加特征通道数
使用ResNeXt块作为基本构建单元
第一个块负责维度变换，后续块进行特征精炼

头 (Head) 的标准化设计：

适应性设计：

可根据具体任务调整 (分类、检测、分割)
标准化的接口便于模块化设计
支持不同的输出维度需求

1.2 ResNeXt块的参数化设计

ResNeXt参数详解

瓶颈比率 $b$ 的作用机制：

当输出通道数为 $w$ 时，中间通道数为 $\lfloor w/b \rfloor$ ：

分组卷积组数 $g$ 的权衡：

AnyNet的超参数空间：

1.3 AnyNet代码实现

from dataclasses import dataclass

import torch.nn as nn
from torch import Tensor

from ResNet import ResNeXtBlock


@dataclass
class StageConfig:
    """网络主体中，每个 Stage 的配置"""
    depth: int  # 块数量
    groups: int  # 分组卷积块的组数
    out_channels: int  # 输出通道数
    bottleneck_ratio: int  # 瓶颈比率


class AnyNet(nn.Module):
    def __init__(self, in_channels: int, stem_out_channels: int, num_classes: int, arch_params: list[StageConfig]):
        """
        :param in_channels: 输入数据的通道数
        :param stem_out_channels: 网络 stem 部分的输出通道数
        :param num_classes: 分类任务的类别数
        :param arch_params: 网络主体的架构参数列表
        """
        super().__init__()

        self.stem = self._create_stem(in_channels, stem_out_channels)  # 创建 Stem

        self.body = nn.Sequential()  # 创建 Body
        next_stage_in_channels = stem_out_channels

        for idx, stage_config in enumerate(arch_params):
            self.body.append(
                self._create_stage(next_stage_in_channels, stage_config.out_channels, depth=stage_config.depth,
                                   groups=stage_config.groups, bottleneck_ratio=stage_config.bottleneck_ratio)
            )
            next_stage_in_channels = stage_config.out_channels

        self.head = self._create_head(next_stage_in_channels, num_classes)  # 创建 Head（分类头）

        self._initialize_weights()

    @classmethod
    def _create_stem(cls, in_channels: int, out_channels: int) -> nn.Sequential:
        stem = nn.Sequential(nn.Conv2d(in_channels, out_channels, kernel_size=3, stride=2, padding=1, bias=False),
                             nn.BatchNorm2d(out_channels), nn.ReLU(inplace=True))
        return stem

    @classmethod
    def _create_stage(cls, in_channels: int, out_channels: int, depth: int, groups: int,
                      bottleneck_ratio: int) -> nn.Sequential:
        """
        创建由多个 ResNeXtBlock 块构成的 Stage

        :param in_channels: 输入通道数
        :param out_channels: 输出通道数
        :param depth: 当前 Stage 的 ResNeXtBlock 块数
        :param groups: 分组卷积的组数
        :param bottleneck_ratio: 瓶颈比率
        """
        stage = nn.Sequential()

        stage.append(  # 第一个块
            ResNeXtBlock(in_channels, out_channels, stride=2, groups=groups, bottleneck_ratio=bottleneck_ratio)
        )

        for _ in range(1, depth):
            stage.append(  # 剩余的块
                ResNeXtBlock(out_channels, out_channels, stride=1, groups=groups, bottleneck_ratio=bottleneck_ratio)
            )

        return stage

    @classmethod
    def _create_head(cls, in_channels: int, num_classes: int) -> nn.Sequential:
        head = nn.Sequential(nn.AdaptiveAvgPool2d((1, 1)), nn.Flatten(), nn.Linear(in_channels, num_classes))
        return head

    def _initialize_weights(self):
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
            elif isinstance(m, nn.BatchNorm2d):
                nn.init.constant_(m.weight, 1)
                nn.init.constant_(m.bias, 0)

    def forward(self, x: Tensor) -> Tensor:
        """
        :param x: 形状为 [B, C, H, W]
        :return: 形状为 [B, num_classes]
        """
        x = self.stem(x)  # Stem
        x = self.body(x)  # Body
        x = self.head(x)  # Head

        return x

查看AnyNet模型结构分析

if __name__ == "__main__":
    from torchinfo import summary

    params = [
        StageConfig(depth=3, groups=1, out_channels=256, bottleneck_ratio=4),
        StageConfig(depth=4, groups=1, out_channels=512, bottleneck_ratio=4),
        StageConfig(depth=6, groups=1, out_channels=1024, bottleneck_ratio=4),
        StageConfig(depth=3, groups=1, out_channels=2048, bottleneck_ratio=4),
    ]
    model = AnyNet(in_channels=3, stem_out_channels=64, num_classes=1000, arch_params=params)
    summary(model, input_size=(1, 3, 224, 224))

===============================================================================================
Layer (type:depth-idx)                        Output Shape              Param #
===============================================================================================
AnyNet                                        [1, 1000]                 --
├─Sequential: 1-1                             [1, 64, 112, 112]         --
│    └─Conv2d: 2-1                            [1, 64, 112, 112]         1,728
│    └─BatchNorm2d: 2-2                       [1, 64, 112, 112]         128
│    └─ReLU: 2-3                              [1, 64, 112, 112]         --
├─Sequential: 1-2                             [1, 2048, 7, 7]           --
│    └─Sequential: 2-4                        [1, 256, 56, 56]          --
│    │    └─ResNeXtBlock: 3-1                 [1, 256, 56, 56]          74,112
│    │    └─ResNeXtBlock: 3-2                 [1, 256, 56, 56]          70,400
│    │    └─ResNeXtBlock: 3-3                 [1, 256, 56, 56]          70,400
│    └─Sequential: 2-5                        [1, 512, 28, 28]          --
│    │    └─ResNeXtBlock: 3-4                 [1, 512, 28, 28]          377,856
│    │    └─ResNeXtBlock: 3-5                 [1, 512, 28, 28]          280,064
│    │    └─ResNeXtBlock: 3-6                 [1, 512, 28, 28]          280,064
│    │    └─ResNeXtBlock: 3-7                 [1, 512, 28, 28]          280,064
│    └─Sequential: 2-6                        [1, 1024, 14, 14]         --
│    │    └─ResNeXtBlock: 3-8                 [1, 1024, 14, 14]         1,509,376
│    │    └─ResNeXtBlock: 3-9                 [1, 1024, 14, 14]         1,117,184
│    │    └─ResNeXtBlock: 3-10                [1, 1024, 14, 14]         1,117,184
│    │    └─ResNeXtBlock: 3-11                [1, 1024, 14, 14]         1,117,184
│    │    └─ResNeXtBlock: 3-12                [1, 1024, 14, 14]         1,117,184
│    │    └─ResNeXtBlock: 3-13                [1, 1024, 14, 14]         1,117,184
│    └─Sequential: 2-7                        [1, 2048, 7, 7]           --
│    │    └─ResNeXtBlock: 3-14                [1, 2048, 7, 7]           6,033,408
│    │    └─ResNeXtBlock: 3-15                [1, 2048, 7, 7]           4,462,592
│    │    └─ResNeXtBlock: 3-16                [1, 2048, 7, 7]           4,462,592
├─Sequential: 1-3                             [1, 1000]                 --
│    └─AdaptiveAvgPool2d: 2-8                 [1, 2048, 1, 1]           --
│    └─Flatten: 2-9                           [1, 2048]                 --
│    └─Linear: 2-10                           [1, 1000]                 2,049,000
===============================================================================================
Total params: 25,537,704
Trainable params: 25,537,704
Non-trainable params: 0
Total mult-adds (Units.GIGABYTES): 4.03
===============================================================================================
Input size (MB): 0.60
Forward/backward pass size (MB): 181.04
Params size (MB): 102.15
Estimated Total Size (MB): 283.80
===============================================================================================

2. 网络设计空间的分布和参数分析

2.1 设计空间复杂度问题

2.2 NDS方法的核心假设

2.3 累积分布函数(CDF)分析

CDF分析方法

CDF的数学表示：

从设计空间分布 $\mathcal{D}$ 中采样 $n$ 个网络，错误率为 $e_1, e_2, \ldots, e_n$ ：

$\hat{F}(e) = \frac{1}{n} \sum_{i=1}^{n} \mathbb{I}(e_i \leq e)$

其中 $\mathbb{I}(\cdot)$ 为指示函数：

当 $e_i \leq e$ 时， $\mathbb{I}(e_i \leq e) = 1$
当 $e_i > e$ 时， $\mathbb{I}(e_i \leq e) = 0$

CDF曲线的解读规则：

网络采样与评估：

2.4 渐进式约束实验

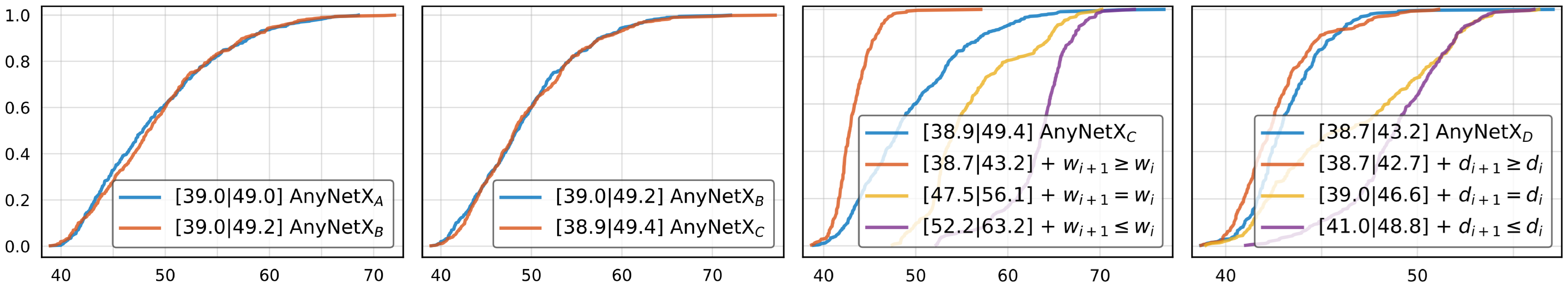

NDS方法的渐进式约束实验结果

NDS方法通过逐步引入参数约束，比较约束前后的CDF曲线变化来确定设计原则的重要性：

实验阶段

AnyNetXA → AnyNetXB：统一瓶颈比率

AnyNetXB → AnyNetXC：统一分组卷积组数

AnyNetXC：通道数变化模式比较

AnyNetXD：阶段深度变化模式

2.5 CNN架构设计原则

3. RegNet：规则化的网络设计

3.1 RegNet设计理念

3.2 网络宽度的线性增长模型

线性增长模型

线性增长的理论基础：

RegNetX系列网络：

RegNet vs 传统设计：

方面	传统手工设计	NAS方法	RegNet方法
设计复杂度	高	极高	中等
计算成本	低	极高	中等
通用性	低	低	高
可解释性	中等	低	高
设计洞察	有限	有限	丰富

3.3 RegNetX32实现

class RegNetX32(AnyNet):
    def __init__(self, in_channels, num_classes: int):
        super().__init__(
            in_channels=in_channels, stem_out_channels=32, num_classes=num_classes,
            arch_params=[
                StageConfig(depth=4, groups=16, out_channels=32, bottleneck_ratio=1),
                StageConfig(depth=6, groups=16, out_channels=80, bottleneck_ratio=1)
            ]
        )

查看RegNetX32模型结构分析

if __name__ == "__main__":
    from torchinfo import summary

    model = RegNetX32(in_channels=1, num_classes=10)
    summary(model, input_size=(1, 1, 96, 96))

===============================================================================================
Layer (type:depth-idx)                        Output Shape              Param #
===============================================================================================
RegNetX32                                     [1, 10]                   --
├─Sequential: 1-1                             [1, 32, 48, 48]           --
│    └─Conv2d: 2-1                            [1, 32, 48, 48]           288
│    └─BatchNorm2d: 2-2                       [1, 32, 48, 48]           64
│    └─ReLU: 2-3                              [1, 32, 48, 48]           --
├─Sequential: 1-2                             [1, 80, 12, 12]           --
│    └─Sequential: 2-4                        [1, 32, 24, 24]           --
│    │    └─ResNeXtBlock: 3-1                 [1, 32, 24, 24]           2,304
│    │    └─ResNeXtBlock: 3-2                 [1, 32, 24, 24]           1,280
│    │    └─ResNeXtBlock: 3-3                 [1, 32, 24, 24]           1,280
│    │    └─ResNeXtBlock: 3-4                 [1, 32, 24, 24]           1,280
│    └─Sequential: 2-5                        [1, 80, 12, 12]           --
│    │    └─ResNeXtBlock: 3-5                 [1, 80, 12, 12]           7,824
│    │    └─ResNeXtBlock: 3-6                 [1, 80, 12, 12]           7,520
│    │    └─ResNeXtBlock: 3-7                 [1, 80, 12, 12]           7,520
│    │    └─ResNeXtBlock: 3-8                 [1, 80, 12, 12]           7,520
│    │    └─ResNeXtBlock: 3-9                 [1, 80, 12, 12]           7,520
│    │    └─ResNeXtBlock: 3-10                [1, 80, 12, 12]           7,520
├─Sequential: 1-3                             [1, 10]                   --
│    └─AdaptiveAvgPool2d: 2-6                 [1, 80, 1, 1]             --
│    └─Flatten: 2-7                           [1, 80]                   --
│    └─Linear: 2-8                            [1, 10]                   810
===============================================================================================
Total params: 52,730
Trainable params: 52,730
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 10.19
===============================================================================================
Input size (MB): 0.04
Forward/backward pass size (MB): 6.49
Params size (MB): 0.21
Estimated Total Size (MB): 6.74
===============================================================================================

3.4 RegNetX32参数分析

3.5 RegNetY：注意力增强版本

RegNetY特性

挤压-激励(SE)模块：

RegNetX vs RegNetY性能对比：

指标	RegNetX	RegNetY	提升
参数量	基准	+5~10%	小幅增加
计算量	基准	+2~5%	微量增加
准确率	基准	+1~3%	显著提升
推理速度	基准	-2~5%	轻微下降

RegNetX vs RegNetY选择指南：

4. 模型训练与性能评估

4.1 训练配置

if __name__ == "__main__":
    import torch
    from torch import optim

    from training_tools import fashionMNIST_loader, Trainer

    BATCH_SIZE = 128
    EPOCHS_NUM = 10
    LEARNING_RATE = 0.05

    model = RegNetX32(in_channels=1, num_classes=10)
    train_loader, test_loader = fashionMNIST_loader(BATCH_SIZE, resize=96)
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), LEARNING_RATE)
    platform = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

    with Trainer(model, train_loader, test_loader, criterion, optimizer, platform) as trainer:
        trainer.train(EPOCHS_NUM)

4.2 训练结果分析

查看RegNetX32完整训练过程

第 001/10 轮，训练损失：0.9418，训练精度：66.48%，测试损失：4.7452，测试精度：21.97%
第 002/10 轮，训练损失：0.4853，训练精度：82.67%，测试损失：1.0351，测试精度：65.65%
第 003/10 轮，训练损失：0.3922，训练精度：86.08%，测试损失：1.5781，测试精度：56.69%
第 004/10 轮，训练损失：0.3465，训练精度：87.70%，测试损失：1.8860，测试精度：55.66%
第 005/10 轮，训练损失：0.3207，训练精度：88.58%，测试损失：0.5745，测试精度：79.57%
第 006/10 轮，训练损失：0.3003，训练精度：89.22%，测试损失：0.3773，测试精度：87.31%
第 007/10 轮，训练损失：0.2861，训练精度：89.77%，测试损失：0.6627，测试精度：78.40%
第 008/10 轮，训练损失：0.2742，训练精度：90.25%，测试损失：0.3845，测试精度：86.95%
第 009/10 轮，训练损失：0.2613，训练精度：90.56%，测试损失：0.3343，测试精度：88.11%
第 010/10 轮，训练损失：0.2536，训练精度：90.89%，测试损失：0.3222，测试精度：88.16%

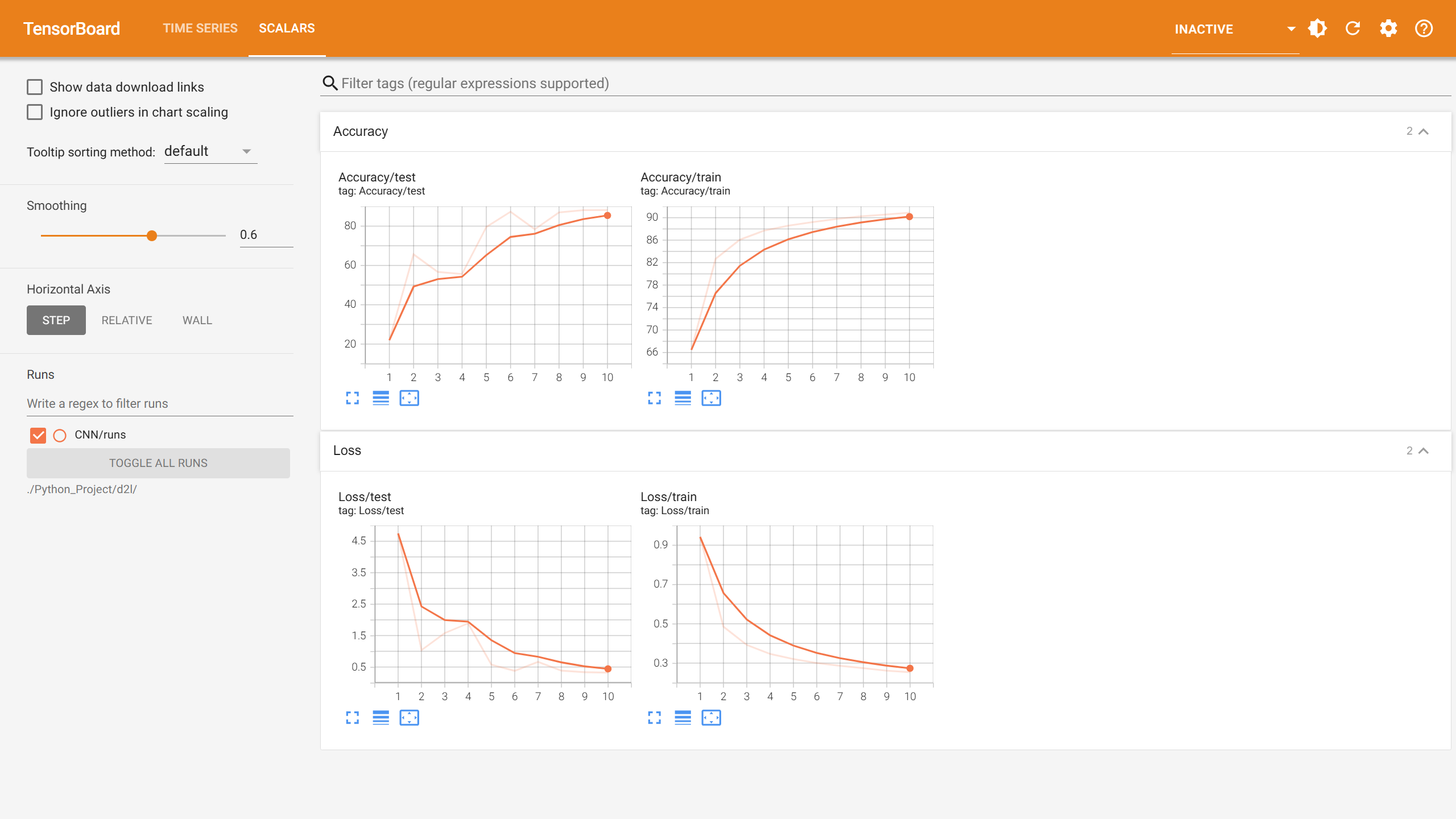

RegNetX32训练过程可视化

性能分析

RegNetX32训练表现：

与其他CNN架构的对比：

模型	参数量	最佳测试精度	训练稳定性	设计复杂度
LeNet	~60K	~85%	高	低
AlexNet	~60M	~88%	中	中
VGG	~138M	~90%	中	中
ResNet	~25M	~93%	高	高
RegNetX32	53K	88.16%	高	中

CNN 网络架构的设计

1. AnyNet：系统化的网络设计空间

1.1 网络架构组成

1.2 ResNeXt块的参数化设计

1.3 AnyNet代码实现

2. 网络设计空间的分布和参数分析

2.1 设计空间复杂度问题

2.2 NDS方法的核心假设

2.3 累积分布函数(CDF)分析

2.4 渐进式约束实验

2.5 CNN架构设计原则

3. RegNet：规则化的网络设计

3.1 RegNet设计理念

3.2 网络宽度的线性增长模型

3.3 RegNetX32实现

3.4 RegNetX32参数分析

3.5 RegNetY：注意力增强版本

4. 模型训练与性能评估

4.1 训练配置

4.2 训练结果分析

5. 总结与展望

5.1 CNN架构设计的发展历程

5.2 核心贡献与设计原则

5.3 技术影响与未来展望

参考资料

讨论与回应

1. AnyNet：系统化的网络设计空间

1.1 网络架构组成

1.2 ResNeXt块的参数化设计

1.3 AnyNet代码实现

2. 网络设计空间的分布和参数分析

2.1 设计空间复杂度问题

2.2 NDS方法的核心假设

2.3 累积分布函数(CDF)分析

2.4 渐进式约束实验

2.5 CNN架构设计原则

3. RegNet：规则化的网络设计

3.1 RegNet设计理念

3.2 网络宽度的线性增长模型

3.3 RegNetX32实现

3.4 RegNetX32参数分析

3.5 RegNetY：注意力增强版本

4. 模型训练与性能评估

4.1 训练配置

4.2 训练结果分析

5. 总结与展望

5.1 CNN架构设计的发展历程

5.2 核心贡献与设计原则

5.3 技术影响与未来展望

参考资料

相关文章

稠密连接网络 (DenseNet)

残差网络 (ResNet 与 ResNeXt)
