稠密连接网络 (DenseNet)

探索DenseNet的稠密连接机制与特征复用策略，对比传统CNN架构的参数效率与内存使用特点

发布于 2025-08-11 更新于 2025-08-111,383 字 4 分钟
#卷积神经网络#现代卷积神经网络
稠密连接网络 (DenseNet)的文章封面
展开文章目录
  1. 1. 网络架构设计
  2. 1.1 稠密块 (Dense Block)
  3. 1.2 过渡层 (Transition Layer)
  4. 1.3 完整DenseNet架构
  5. 2. 模型训练与性能分析
  6. 2.1 训练过程详细记录
  7. 2.2 训练结果分析
  8. 3. 核心特性与技术总结
  9. 参考资料

1. 网络架构设计

1.1 稠密块 (Dense Block)

稠密块设计

稠密连接的优势：

  • 特征复用：每层都能直接访问前面所有层的特征
  • 梯度流动：缓解梯度消失问题，改善反向传播
  • 参数效率：减少冗余参数，提高模型紧凑性
  • 隐式深度监督：每层都能接收来自最终损失的梯度

增长率 (Growth Rate) kk：

1.2 过渡层 (Transition Layer)

过渡层 (transition layer) 衔接在两个稠密块之间，用于控制模型复杂度：首先，使用 1×1 卷积层减少通道数，避免通道数的无限增加；然后，使用 2×2 平均池化层减小特征图的空间尺寸，下采样以降低计算量：

from torch import nn, Tensor


class TransitionLayer(nn.Module):
    def __init__(self, in_channels: int, out_channels: int):
        """
        过渡层

        通过 1x1 卷积减少通道数，并通过 2x2 平均池化层下采样。

        :param in_channels: 输入特征图的通道数
        :param out_channels: 输出特征图的通道数
        """
        super().__init__()
        self.transition = nn.Sequential(
            nn.BatchNorm2d(in_channels),
            nn.ReLU(),
            nn.Conv2d(in_channels, out_channels, kernel_size=1, bias=False),  # 1x1 卷积，减少通道数
            nn.AvgPool2d(kernel_size=2, stride=2)  # 2x2 平均池化，下采样
        )

    def forward(self, x: Tensor) -> Tensor:
        return self.transition(x)
查看过渡层维度测试结果
from torchinfo import summary

model = TransitionLayer(in_channels=23, out_channels=10)
summary(model, input_size=(4, 23, 8, 8))
==========================================================================================
Layer (type:depth-idx)                   Output Shape              Param #
==========================================================================================
TransitionLayer                          [4, 10, 4, 4]             --
├─Sequential: 1-1                        [4, 10, 4, 4]             --
│    └─BatchNorm2d: 2-1                  [4, 23, 8, 8]             46
│    └─ReLU: 2-2                         [4, 23, 8, 8]             --
│    └─Conv2d: 2-3                       [4, 10, 8, 8]             230
│    └─AvgPool2d: 2-4                    [4, 10, 4, 4]             --
==========================================================================================
Total params: 276
Trainable params: 276
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 0.06
==========================================================================================
Input size (MB): 0.02
Forward/backward pass size (MB): 0.07
Params size (MB): 0.00
Estimated Total Size (MB): 0.09
==========================================================================================

1.3 完整DenseNet架构

通道数计算

通道数变化

各稠密块的通道变化：

输入: 64 通道
稠密块1: 64 → 64+32×4 = 192 通道
过渡层1: 192 → 96 通道 (减半)

稠密块2: 96 → 96+32×4 = 224 通道
过渡层2: 224 → 112 通道

稠密块3: 112 → 112+32×4 = 240 通道
过渡层3: 240 → 120 通道

稠密块4: 120 → 120+32×4 = 248 通道

DenseNet vs ResNet：

import torch
from torch import Tensor, nn


class DenseBlock(nn.Module):
    def __init__(self, in_channels: int, layers_num: int, growth_rate: int):
        """
        稠密块

        由多组 “BatchNorm → ReLU → Conv” 结构（稠密层，DenseLayer）组成，每循环一次这样的结构，通道数增长 k。输出结果在通道上完成拼接。

        :param in_channels: 输入特征图的通道数
        :param layers_num: 堆叠的稠密层 (DenseLayer) 数量
        :param growth_rate: 增长率 (k)。每个稠密层输出的新特征图通道数，将与先前层的拼接
        """
        super().__init__()

        self.growth_rate = growth_rate

        # 根据需要堆叠的稠密层数，动态创建
        self.dense_layers = nn.ModuleList([
            self._get_dense_layer(in_channels + growth_rate * i)
            for i in range(layers_num)
        ])

    def _get_dense_layer(self, connected_channels: int) -> nn.Sequential:
        """
        返回单个稠密层实例
        BatchNorm → ReLU → Conv(3x3)
        :param connected_channels: 该稠密层的输入通道数，等于初始输入的通道数加上之前所有层的增长率累积
        """
        dense_layer = nn.Sequential(
            nn.BatchNorm2d(connected_channels),
            nn.ReLU(),
            nn.Conv2d(connected_channels, self.growth_rate, kernel_size=3, padding=1, bias=False)
        )
        return dense_layer

    def forward(self, x: Tensor) -> Tensor:
        for layer in self.dense_layers:
            out = layer(x)
            x = torch.cat((x, out), dim=1)  # 在通道维度拼接
        return x


class TransitionLayer(nn.Module):
    def __init__(self, in_channels: int, out_channels: int):
        """
        过渡层

        通过 1x1 卷积减少通道数，并通过 2x2 平均池化层下采样。

        :param in_channels: 输入特征图的通道数
        :param out_channels: 输出特征图的通道数
        """
        super().__init__()
        self.transition = nn.Sequential(
            nn.BatchNorm2d(in_channels),
            nn.ReLU(),
            nn.Conv2d(in_channels, out_channels, kernel_size=1, bias=False),  # 1x1 卷积，减少通道数
            nn.AvgPool2d(kernel_size=2, stride=2)  # 2x2 平均池化，下采样
        )

    def forward(self, x: Tensor) -> Tensor:
        return self.transition(x)


class DenseNet(nn.Module):
    def __init__(self, num_classes: int):
        super().__init__()

        self.model = nn.Sequential(
            nn.Conv2d(in_channels=1, out_channels=64, kernel_size=7, stride=2, padding=3, bias=False),
            nn.BatchNorm2d(64),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=3, stride=2, padding=1),

            # 组 1
            DenseBlock(in_channels=64, layers_num=4, growth_rate=32),
            TransitionLayer(in_channels=192, out_channels=96),

            # 组 2
            DenseBlock(in_channels=96, layers_num=4, growth_rate=32),
            TransitionLayer(in_channels=224, out_channels=112),

            # 组 3
            DenseBlock(in_channels=112, layers_num=4, growth_rate=32),
            TransitionLayer(in_channels=240, out_channels=120),

            # 组 4
            DenseBlock(in_channels=120, layers_num=4, growth_rate=32),

            nn.AdaptiveAvgPool2d(1), nn.Flatten(),
            nn.Linear(in_features=248, out_features=num_classes)
        )

        self._initialize_weights()

    def _initialize_weights(self):
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight, mode='fan_in', nonlinearity='relu')
                if m.bias is not None: nn.init.constant_(m.bias, 0)
            elif isinstance(m, nn.Linear):
                nn.init.xavier_uniform_(m.weight)
                if m.bias is not None: nn.init.constant_(m.bias, 0)

    def forward(self, x) -> Tensor:
        return self.model(x)
查看DenseNet模型结构分析
from torchinfo import summary

model = DenseNet(num_classes=10)
summary(model, input_size=(1, 1, 224, 224))
===============================================================================================
Layer (type:depth-idx)                        Output Shape              Param #
===============================================================================================
DenseNet                                      [1, 10]                   --
├─Sequential: 1-1                             [1, 10]                   --
│    └─Conv2d: 2-1                            [1, 64, 112, 112]         3,136
│    └─BatchNorm2d: 2-2                       [1, 64, 112, 112]         128
│    └─ReLU: 2-3                              [1, 64, 112, 112]         --
│    └─MaxPool2d: 2-4                         [1, 64, 56, 56]           --
│    └─DenseBlock: 2-5                        [1, 192, 56, 56]          --
│    │    └─ModuleList: 3-1                   --                        129,920
│    └─TransitionLayer: 2-6                   [1, 96, 28, 28]           --
│    │    └─Sequential: 3-2                   [1, 96, 28, 28]           18,816
│    └─DenseBlock: 2-7                        [1, 224, 28, 28]          --
│    │    └─ModuleList: 3-3                   --                        167,040
│    └─TransitionLayer: 2-8                   [1, 112, 14, 14]          --
│    │    └─Sequential: 3-4                   [1, 112, 14, 14]          25,536
│    └─DenseBlock: 2-9                        [1, 240, 14, 14]          --
│    │    └─ModuleList: 3-5                   --                        185,600
│    └─TransitionLayer: 2-10                  [1, 120, 7, 7]            --
│    │    └─Sequential: 3-6                   [1, 120, 7, 7]            29,280
│    └─DenseBlock: 2-11                       [1, 248, 7, 7]            --
│    │    └─ModuleList: 3-7                   --                        194,880
│    └─AdaptiveAvgPool2d: 2-12                [1, 248, 1, 1]            --
│    └─Flatten: 2-13                          [1, 248]                  --
│    └─Linear: 2-14                           [1, 10]                   2,490
===============================================================================================
Total params: 756,826
Trainable params: 756,826
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 702.75
===============================================================================================
Input size (MB): 0.20
Forward/backward pass size (MB): 43.13
Params size (MB): 3.03
Estimated Total Size (MB): 46.35
===============================================================================================

2. 模型训练与性能分析

继续使用training_tools.py中的工具训练评估模型：

import torch
from torch import Tensor, nn, optim

from training_tools import fashionMNIST_loader, Trainer


class DenseBlock(nn.Module):
    def __init__(self, in_channels: int, layers_num: int, growth_rate: int):
        """
        稠密块

        由多组 “BatchNorm → ReLU → Conv” 结构（稠密层，DenseLayer）组成，每循环一次这样的结构，通道数增长 k。输出结果在通道上完成拼接。

        :param in_channels: 输入特征图的通道数
        :param layers_num: 堆叠的稠密层 (DenseLayer) 数量
        :param growth_rate: 增长率 (k)。每个稠密层输出的新特征图通道数，将与先前层的拼接
        """
        super().__init__()

        self.growth_rate = growth_rate

        # 根据需要堆叠的稠密层数，动态创建
        self.dense_layers = nn.ModuleList([
            self._get_dense_layer(in_channels + growth_rate * i)
            for i in range(layers_num)
        ])

    def _get_dense_layer(self, connected_channels: int) -> nn.Sequential:
        """
        返回单个稠密层实例
        BatchNorm → ReLU → Conv(3x3)
        :param connected_channels: 该稠密层的输入通道数，等于初始输入的通道数加上之前所有层的增长率累积
        """
        dense_layer = nn.Sequential(
            nn.BatchNorm2d(connected_channels),
            nn.ReLU(),
            nn.Conv2d(connected_channels, self.growth_rate, kernel_size=3, padding=1, bias=False)
        )
        return dense_layer

    def forward(self, x: Tensor) -> Tensor:
        for layer in self.dense_layers:
            out = layer(x)
            x = torch.cat((x, out), dim=1)  # 在通道维度拼接
        return x


class TransitionLayer(nn.Module):
    def __init__(self, in_channels: int, out_channels: int):
        """
        过渡层

        通过 1x1 卷积减少通道数，并通过 2x2 平均池化层下采样。

        :param in_channels: 输入特征图的通道数
        :param out_channels: 输出特征图的通道数
        """
        super().__init__()
        self.transition = nn.Sequential(
            nn.BatchNorm2d(in_channels),
            nn.ReLU(),
            nn.Conv2d(in_channels, out_channels, kernel_size=1, bias=False),  # 1x1 卷积，减少通道数
            nn.AvgPool2d(kernel_size=2, stride=2)  # 2x2 平均池化，下采样
        )

    def forward(self, x: Tensor) -> Tensor:
        return self.transition(x)


class DenseNet(nn.Module):
    def __init__(self, num_classes: int):
        super().__init__()

        self.model = nn.Sequential(
            nn.Conv2d(in_channels=1, out_channels=64, kernel_size=7, stride=2, padding=3, bias=False),
            nn.BatchNorm2d(64),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=3, stride=2, padding=1),

            # 组 1
            DenseBlock(in_channels=64, layers_num=4, growth_rate=32),
            TransitionLayer(in_channels=192, out_channels=96),

            # 组 2
            DenseBlock(in_channels=96, layers_num=4, growth_rate=32),
            TransitionLayer(in_channels=224, out_channels=112),

            # 组 3
            DenseBlock(in_channels=112, layers_num=4, growth_rate=32),
            TransitionLayer(in_channels=240, out_channels=120),

            # 组 4
            DenseBlock(in_channels=120, layers_num=4, growth_rate=32),

            nn.AdaptiveAvgPool2d(1), nn.Flatten(),
            nn.Linear(in_features=248, out_features=num_classes)
        )

        self._initialize_weights()

    def _initialize_weights(self):
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight, mode='fan_in', nonlinearity='relu')
                if m.bias is not None: nn.init.constant_(m.bias, 0)
            elif isinstance(m, nn.Linear):
                nn.init.xavier_uniform_(m.weight)
                if m.bias is not None: nn.init.constant_(m.bias, 0)

    def forward(self, x) -> Tensor:
        return self.model(x)


if __name__ == '__main__':
    BATCH_SIZE = 256
    EPOCHS_NUM = 30
    LEARNING_RATE = 0.1

    model = DenseNet(num_classes=10)
    train_loader, test_loader = fashionMNIST_loader(BATCH_SIZE, resize=96)
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), LEARNING_RATE)
    platform = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

    with Trainer(model, train_loader, test_loader, criterion, optimizer, platform) as trainer:
        trainer.train(EPOCHS_NUM)

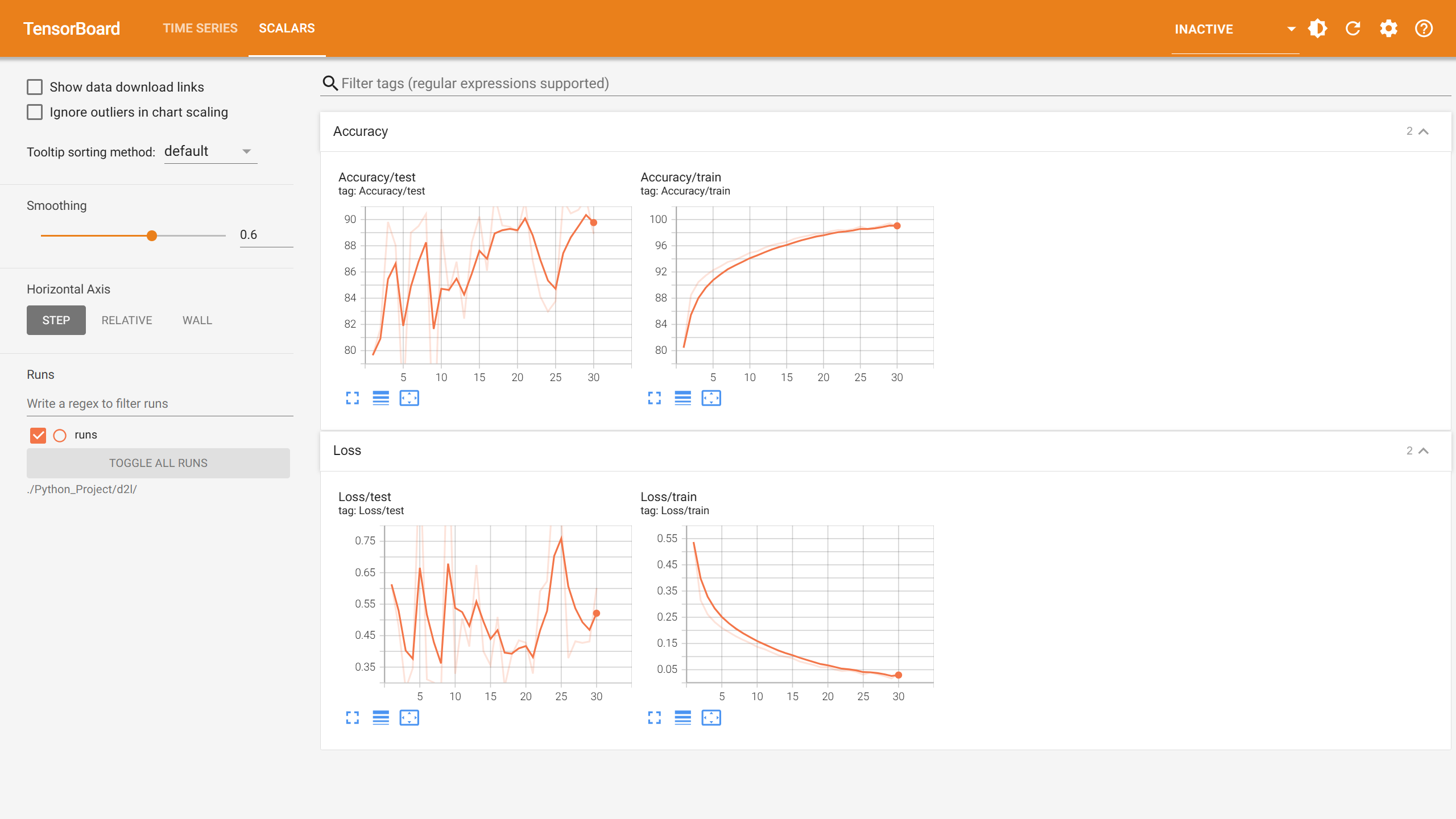

2.1 训练过程详细记录

查看DenseNet完整训练过程
第 001/30 轮，训练损失：0.5371，训练精度：80.44%，测试损失：0.6133，测试精度：79.65%
第 002/30 轮，训练损失：0.3150，训练精度：88.48%，测试损失：0.4794，测试精度：81.66%
第 003/30 轮，训练损失：0.2608，训练精度：90.45%，测试损失：0.2806，测试精度：89.82%
第 004/30 轮，训练损失：0.2315，训练精度：91.45%，测试损失：0.3462，测试精度：88.04%
第 005/30 轮，训练损失：0.2094，训练精度：92.28%，测试损失：1.0428，测试精度：75.68%
第 006/30 轮，训练损失：0.1932，训练精度：92.86%，测试损失：0.3108，测试精度：89.00%
第 007/30 轮，训练损失：0.1772，训练精度：93.53%，测试损失：0.3008，测试精度：89.49%
第 008/30 轮，训练损失：0.1638，训练精度：93.85%，测试损失：0.2650，测试精度：90.43%
第 009/30 轮，训练损失：0.1519，训练精度：94.37%，测试损失：1.1470，测试精度：71.91%
第 010/30 轮，训练损失：0.1374，训练精度：94.93%，测试损失：0.3286，测试精度：89.27%
第 011/30 轮，训练损失：0.1287，训练精度：95.17%，测试损失：0.5050，测试精度：84.50%
第 012/30 轮，训练损失：0.1170，训练精度：95.71%，测试损失：0.4150，测试精度：86.79%
第 013/30 轮，训练损失：0.1054，训练精度：96.11%，测试损失：0.6745，测试精度：82.44%
第 014/30 轮，训练损失：0.0994，训练精度：96.36%，测试损失：0.4001，测试精度：88.26%
第 015/30 轮，训练损失：0.0933，训练精度：96.57%，测试损失：0.3560，测试精度：90.23%
第 016/30 轮，训练损失：0.0814，训练精度：97.05%，测试损失：0.5095，测试精度：86.09%
第 017/30 轮，训练损失：0.0744，训练精度：97.34%，测试损失：0.2882，测试精度：91.84%
第 018/30 轮，训练损失：0.0678，训练精度：97.56%，测试损失：0.3881，测试精度：89.55%
第 019/30 轮，训练损失：0.0593，训练精度：97.85%，测试损失：0.4351，测试精度：89.45%
第 020/30 轮，训练损失：0.0600，训练精度：97.88%，测试损失：0.4277，测试精度：89.03%
第 021/30 轮，训练损失：0.0504，训练精度：98.23%，测试损失：0.3292，测试精度：91.43%
第 022/30 轮，训练损失：0.0447，训练精度：98.41%，测试损失：0.5910，测试精度：86.86%
第 023/30 轮，训练损失：0.0472，训练精度：98.35%，测试损失：0.6230，测试精度：84.13%
第 024/30 轮，训练损失：0.0420，训练精度：98.54%，测试损失：0.9643，测试精度：82.98%
第 025/30 轮，训练损失：0.0312，训练精度：98.92%，测试损失：0.8418，测试精度：83.77%
第 026/30 轮，训练损失：0.0393，训练精度：98.57%，测试损失：0.3783，测试精度：91.49%
第 027/30 轮，训练损失：0.0326，训练精度：98.83%，测试损失：0.4318，测试精度：90.47%
第 028/30 轮，训练损失：0.0258，训练精度：99.11%，测试损失：0.4270，测试精度：90.74%
第 029/30 轮，训练损失：0.0168，训练精度：99.42%，测试损失：0.4315，测试精度：91.65%
第 030/30 轮，训练损失：0.0346，训练精度：98.99%，测试损失：0.6006，测试精度：88.90%

DenseNet训练过程可视化

2.2 训练结果分析

性能分析

DenseNet训练特征：

网络架构性能对比：

模型参数量最佳测试精度内存消耗训练稳定性
LeNet~60K~85%低高
AlexNet~60M~88%中中
VGG~138M~90%高中
GoogLeNet~7M~91%中中
ResNet~25M~93%中高
DenseNet~757K~92%高中

实际应用选择指南：

3. 核心特性与技术总结

参考资料

如果这篇记录对你有帮助，可以留下一句回应。

前往留言

相关文章

DISCUSSION

讨论与回应

欢迎补充细节、指出问题，或分享与这篇文章有关的经验。

昵称与邮箱为必填项，邮箱仅用于头像和回复通知，不会公开。网址可以留空。

正在准备留言区…

演示赞赏界面

谢谢你愿意支持长期写作。

第一阶段不会发起支付或收集任何信息。接入真实赞赏渠道后，这里会展示清楚的金额、渠道和完成状态。

输入关键词开始搜索 · 按 Esc 关闭
打开完整搜索页 →
